國家市場監督管理總局（國家標準化管理委員會）于2023年11月27日批準發布了批準發布了推薦性國家標準《道路車輛 3.5t以下掛車 連接球用焊接牽引支架疲勞試驗后的質量檢查》（GB/T 43403—2023），自2024年03月01日起施行。

一、制定背景

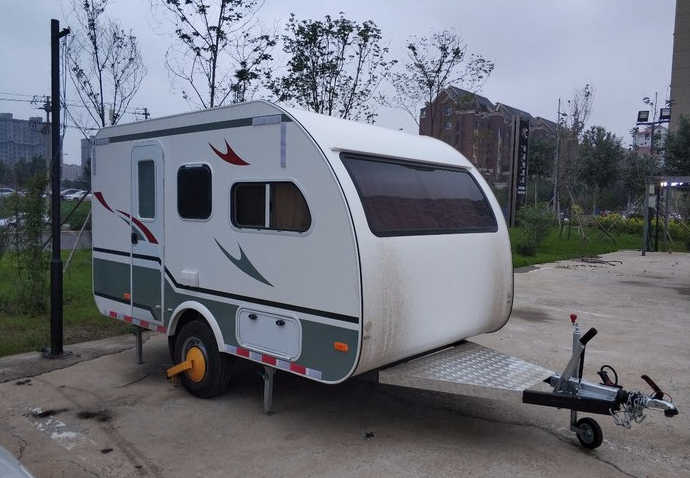

近些年來，隨著我國國民經濟的快速發展和人民生活水平的不斷提高，旅游業也發展旺盛，旅居車輛的生產和銷售在我國也持續上升，特別是3.5t以下旅居中置軸掛車越來越受到人們的青睞。連接球用焊接牽引支架作為輕型中置軸掛車重要的牽引安全部件，在使用過程中需要承受拖拽力、扭曲力等復雜工況。對3.5t以下掛車的連結球用焊接牽引支架的疲勞試驗后的質量要求進行統一規范，可以更好的滿足旅居中置軸掛車及相關行業試驗安全與質量提升、健康發展的需要，使3.5t以下掛車的主要部件向規范化、高質量方向發展，進一步提升設計制造和質量水平。

為適應形勢發展要求，全國汽車標準化技術委員會掛車分技術委員會（SAC/TC114/SC13）組織相關單位開展了《道路車輛 3.5t以下掛車 連接球用焊接牽引支架疲勞試驗后的質量檢查》（GB/T 43403—2023）的制定工作。

二、標準的定位和作用

本標準規定了牽引車與配備符合GB/T 25988連接裝置的輕型掛車之間的機械連接裝置疲勞試驗后質量檢查的目的和原則、人員要求、方法選擇、檢測要求和結果判定。

標準修改采用ISO 18207：2006 標準。標準的制定、發布與實施，將進一步規范 3.5t以下掛車機械連接裝置疲勞試驗后質量檢查工作的開展，全面、規范、準確地實施相關質量檢查和評定，確保評價結果的科學性、準確性，以更好的滿足中置軸掛車及相關行業試驗安全與質量提升、健康發展的需要，引導3.5t以下掛車的主要部件向規范化、高質量方向發展，進一步提升制造和質量水平；進而為掛車產品的質量安全、輕型掛車列車的行車安全和使用安全等提供保障，助力和諧社會發展。

三、標準的主要內容

本標準從人員要求、方法選擇、檢測要求、結果判定等規定了3.5t以下掛車連接球用焊接牽引支架疲勞試驗后的質量檢查。主要包括以下方面的要求：

（一）人員要求

因?yàn)槠谠囼?yàn)后的質量檢查屬于無損檢測范疇，需要具有一定資格/資質的專業人員才能進行，所以標準提出了從事檢測檢查的人員應滿足國家標準《 無損檢測 人員資格鑒定與認證》（GB/T 9445）的要求。

（二）方法選擇

無損檢測常用的兩類方法是磁粉檢測和滲透檢測，根據不同的條件和工況選擇其中之一進行檢測。磁粉檢測僅限于鐵磁性材料，待檢測表面下的裂縫是可檢測的，且檢測時無需去除油漆。滲透檢測無需專用設備，但待檢測外表面不應有油漆或其它表面處理層。

（三）檢測要求

1 磁粉檢測

磁粉檢測按照檢測流程逐項展開，從檢測前檢測條件的準備到檢測過程的實際操作，要求全面，可執行性強。

（1）磁化

磁化從通用要求、方法、磁化強度三方面進行要求。當缺陷的方向接近于與磁感線垂直的方向時，檢測效果會更好。磁化應使磁通量沿兩個垂直方向的通道進行，所使用的指示物為在白光下可檢測的磁懸液。應使用霍爾效應切向場強測量裝置進行磁化強度檢測，測量量程值應在2 000 A/m至4 000 A/m之間。

（2）檢測介質

檢測介質應選用黑色磁懸液，如果磁懸液為氣溶膠以外的形式，應定期攪拌均勻、檢查其濃度，保證檢測效果。

（3）照明

被檢零件表面的照度應不小于500 lx，符合一般實驗室檢測的照明要求。

（4）檢驗過程

檢驗過程從表面處理、目視檢查、磁化方法、操作條件、檢查等方面進行要求，保證檢驗過程的完整有效。

①表面處理要求產品表面應無任何油脂、灰塵等痕跡，油漆、涂層可不處理。當油漆、涂層厚度大于等于50 μm時，應在檢測前驗證測量裝置靈敏度。靈敏度驗證按《焊縫無損檢測 磁粉檢測》（GB/T 26951）要求執行。

②目視檢查應在不小于500 lx的照度下，用肉眼或必要時使用最大放大倍率為6倍的放大鏡對整個總成進行目視檢查。

③磁化方法要求在對零件進行磁化之前，測試區域應涂上薄而均勻的反差增強劑。同時，當零件受到磁場作用約5 s時，應在磁化過程中加入磁懸液。

④操作條件要求使用磁粉檢測標準試片或使用相同類型且已知表面缺陷的試件。

⑤檢查要求被檢測表面應均勻地覆蓋磁懸液，其所包含的磁粉顯示在檢查前不應發生變動。如有疑問，應進行補充檢查，以確保圖像的真實。檢查結束后檢測零件不需要退磁。

2 滲透檢測

滲透檢測從檢測用材料、表面處理、滲透劑使用、多余滲透劑清除、干燥、顯像劑使用、顯像與檢查、照明等方面進行了要求。

①滲透檢測用檢測用材料主要包括去除劑、滲透劑、顯像劑等3種。

②滲透檢測表面處理要求主要包括被檢測表面應無殘?jiān)⒂推?、油脂；必要時進行化學或機械清洗，以便于滲透劑能夠滲入任何不連續的缺陷內部，清洗后應進行干燥處理，以確保無殘留清洗劑。

③使用滲透劑時應采用涂刷或噴霧方式，均勻地將滲透劑施加在被檢測表面上；根據滲透劑的使用要求，滲透時間應在5 min到60 min之間，被檢測表面溫度應在10℃到50℃之間。

④對于被檢測表面上的多余滲透劑應采用水清洗或是溶劑清洗，當采用水清洗時用噴水或濕抹布擦拭，水壓應小于0.2 MPa，溫度應小于50℃；當采用溶劑清洗時先用干凈的無絨毛抹布除去過量的滲透劑，再用浸有溶劑的抹布清潔，不應將清洗溶劑直接噴在被檢測表面上。

⑤對被檢測表面的干燥，應使用清潔、干燥、無絨毛抹布擦拭或使用氣流溫度不高于80℃的吹風機進行高溫蒸發，使被檢零件的溫度保持在50℃以下或使用無油壓縮空氣（壓力小于0.2 MPa）吹干，保證被檢測表面多余的滲透劑盡快清除。

⑥在干燥過程結束后，應盡快通過均勻的噴淋方式來施加顯像劑，并形成均勻的薄膜。

⑦噴淋顯像劑后，顯像持續時間應在10 min至30 min之間。第一次檢查應在顯像劑干燥后立即進行，最后一次檢查應在顯像結束時進行。

⑧照明要求被檢測表面的照度應不小于500 lx，符合一般實驗室檢測的照明要求。

（四)結果判定

一是對于尺寸不小于2 mm的所有線形或圓形痕跡均應進行評估。二是對于疲勞試驗中產生的裂紋或者是疲勞試驗前已存在且試驗過程中出現擴展的裂紋都判定為不符合。

四、實施注意事項

新標準實施后，從事3.5t以下中置軸掛車及相關零部件生產的企業、檢測機構應及時參加標準宣貫培訓工作，積極開展產品的質量檢查工作，有效落實標準中相關技術要求，提高相關產品安全檢測結果的有效性采信要求，保證輕型掛車列車行駛和使用安全，從產品質量和使用安全方面為社會創造效益。
