國家市場監督管理總局（國家標準化管理委員會）于2023年11月27日批準發布了推薦性國家標準《道路車輛 3.5t以下掛車 鋼制牽引桿機械強度計算》（GB/T 43400—2023），自2024年03月01日起實施。

一、制定背景

2021年，國務院《“十四五”旅游業發展規劃》中明確提出，“推進自駕車旅居車旅游，實施自駕游推進計劃，形成網絡化的營地服務體系和比較完整的自駕車旅居車旅游產業鏈”。

2022年3月，交通運輸部關于發布《輕型牽引掛車駕駛員培訓基本業務條件（試行）》的公告，同年4月，公安部在準駕車型方面新增輕型牽引掛車準駕車型（C6車型），以更好滿足群眾駕駛房車出游需求。

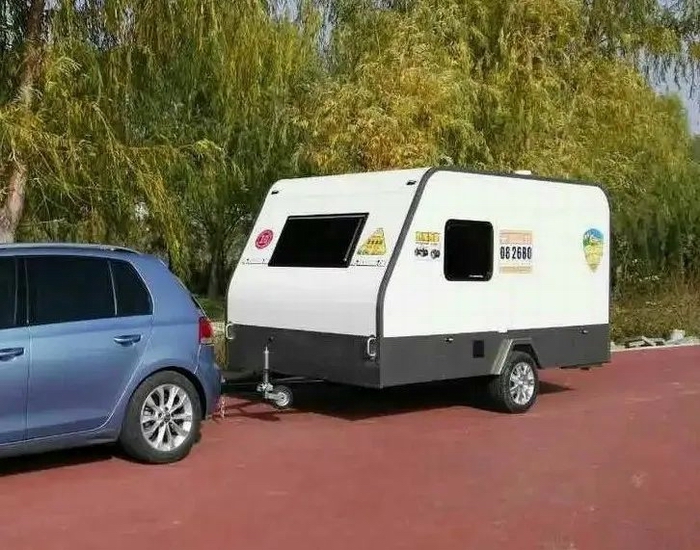

目前普通乘用車可以牽引的是3.5t以下旅居掛車和輕型掛車，大噸位的旅居掛車需要使用牽引座進行牽引。3.5t以下旅居掛車和輕型掛車普遍使用鋼制牽引桿，由于其小巧、結構多樣，車輛的定制化較為嚴重。

為便于對不同的鋼制牽引桿進行強度校核，在保證安全的同時，也降低企業試驗費用，因此提出使用計算的方式對鋼制牽引桿機械強度進行校核。

本標準在充分借鑒吸收ISO 7641：2012《道路車輛 3.5t以下掛車 鋼制牽引桿機械強度計算》標準的基礎上，由交通運輸部公路科學研究院組織相關單位開展了國家標準的制定工作。

二、標準的定位和作用

本標準規定了3.5t以下掛車鋼制牽引桿的彎曲機械強度簡化計算程序，適用于裝備在O1和O2類中置軸掛車上的鋼制牽引桿。

本標準是一種用于產品設計部門技術人員進行結構設計的科學工具與有效方法，隨著標準的發布實施，可有效縮短研發周期，降低3.5t以下旅居掛車和輕型掛車中的主要連接部件——鋼制牽引桿試驗費用，通過機械強度計算可以保證鋼制牽引桿的強度，可在保證牽引桿多樣性的同時，提升牽引桿的質量水平。

三、標準主要內容

本標準主要有5個章節，分別為范圍、規范性引用文件、術語和定義、符號、技術要求，同時包括資料性附錄——典型牽引桿示例。本標準與ISO 7641:2012的技術差異及其原因如下：

——增加了e/l=0.15，ex/lx =0.15的情況（見5.3.2），使數據形成閉環；

——更改了ISO 7641:2012中的4.3.3的MfR為MfP，主要原因是ISO標準中未使用MfR，經過分析確定符號MfR應為MfP。

同時，本標準還進行了編輯性改動，主要是更改了ISO 7641:2012中的3.2，增加了k在l≤2.5m的取值，目的是為了簡化ISO標準中的計算公式。

1、術語和定義

術語與定義中主要給出了機械連接裝置、牽引桿、底盤連接件、簡式牽引桿、中置軸掛車等5個術語，相關術語是中置軸掛車的基礎性術語。5個術語和定義均參考了ISO原標準，均未對術語的內容進行修改。

2、符號

符號部分相關描述同樣直接使用ISO標準中的相關定義和符號，但與ISO 7641標準相比，本部分增加了k的取值，目的是為了簡化計算。

3、技術要求

技術要求部分對最大垂直靜載荷、牽引桿的材料和可焊性、強度計算、許用應力計算、底盤零件的機械強度等部分內容提出了要求。

1）最大垂直靜載荷是規定了適用于本標準的連接頭上最大垂直靜載荷范圍為不大于150kg，如果超出該范圍，則需要對牽引桿額外進行動態測試。

2）材料和可焊性規定了焊接牽引桿使用碳含量不大于0.25％的可焊性鋼材，并按企業制定的有關焊接工藝要求（如預熱）進行處理。

3）強度計算是標準的核心內容，分成e / l≤0.15和ex / lx≤0.15的牽引桿、

e/ l > 0.15和ex / lx> 0.15的牽引桿兩大類進行最大彎矩計算，而在這兩大類下，又分為帶制動功能的掛車和不帶制動功能的掛車兩種情況，兩種情況下的計算公式不同，計算結果也有差異。

4）許用應力計算中，是根據第3條的最大彎矩計算結果，根據彎矩和與之對應的牽引桿橫截面的抗彎截面系數相除得來的，同時該值也需要小于或等于材料的許用應力（標準中對許用應力的取值進行了規定）。

5）底盤零件的機械強度中提到了許用應力的取值方式，需要說明的是該值是選取鋼材的上屈服強度，與材料力學教材上的規定有所不同，但該取值與《金屬材料 拉伸試驗 第1部分：室溫試驗方法》（GB/T 228.1-2021）中對屈服強度的描述（分為上屈服強度和下屈服強度兩種）不沖突，且取值范圍趨大，也更安全，并與ISO標準原文保持一致。

4、資料性附錄

資料性附錄中提到了10種典型的3.5t以下?tīng)恳龡U結構型式，分別為獨立式牽引桿、底盤整體式牽引桿、車架一體式牽引桿、貫通獨立式牽引桿、框架貫通一體式牽引桿、框架獨立式V形牽引桿、兩臂式V型牽引桿、雙直臂式牽引桿、管式牽引桿、高度可調式牽引桿等，并重點對牽引桿的哪些部件是獨立單元進行了說明，以便引導車輛生產企業進行正確的強度校核。

四、實施注意事項

新標準實施后，從事3.5t以下旅居掛車和輕型掛車及相關零部件生產的企業、檢測機構應及時參加標準宣貫培訓工作，對研發的掛車中涉及牽引桿的部件進行機械強度校核計算，有效落實標準中相關技術要求，提高牽引桿的可靠性，確保3.5t以下旅居掛車和輕型掛車的使用安全，為落實《“十四五”旅游業發展規劃》提供優良裝備。
