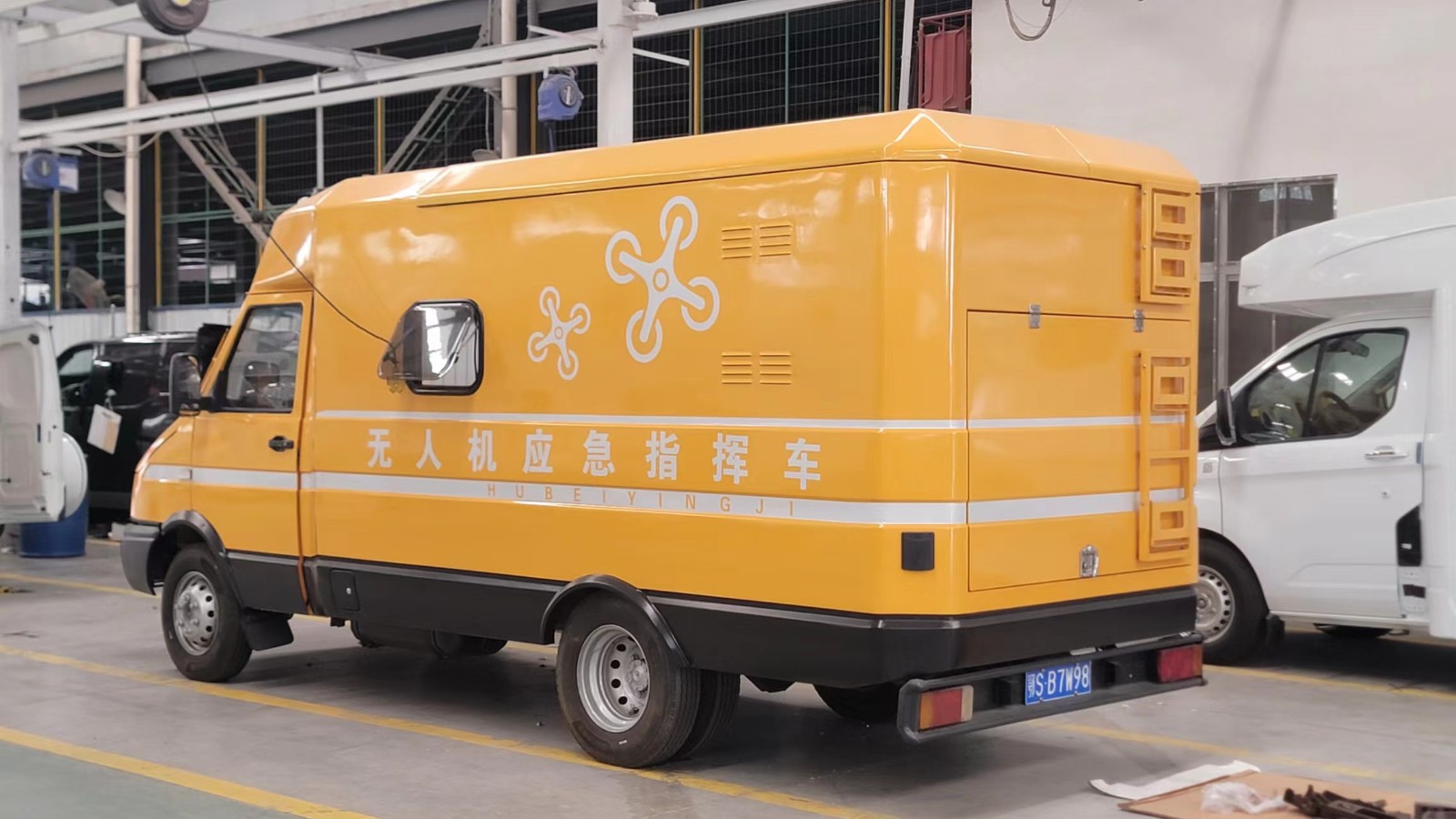

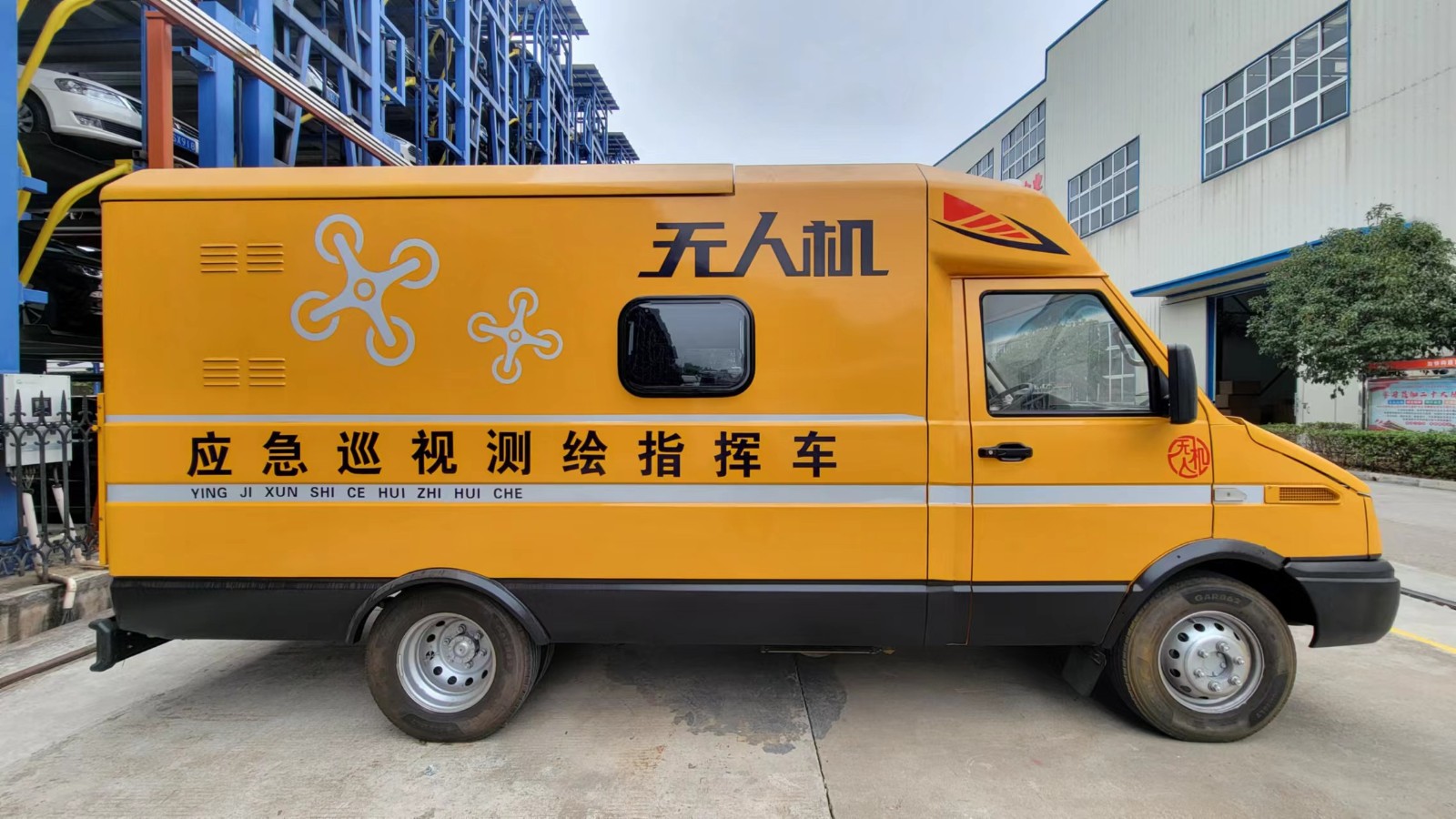

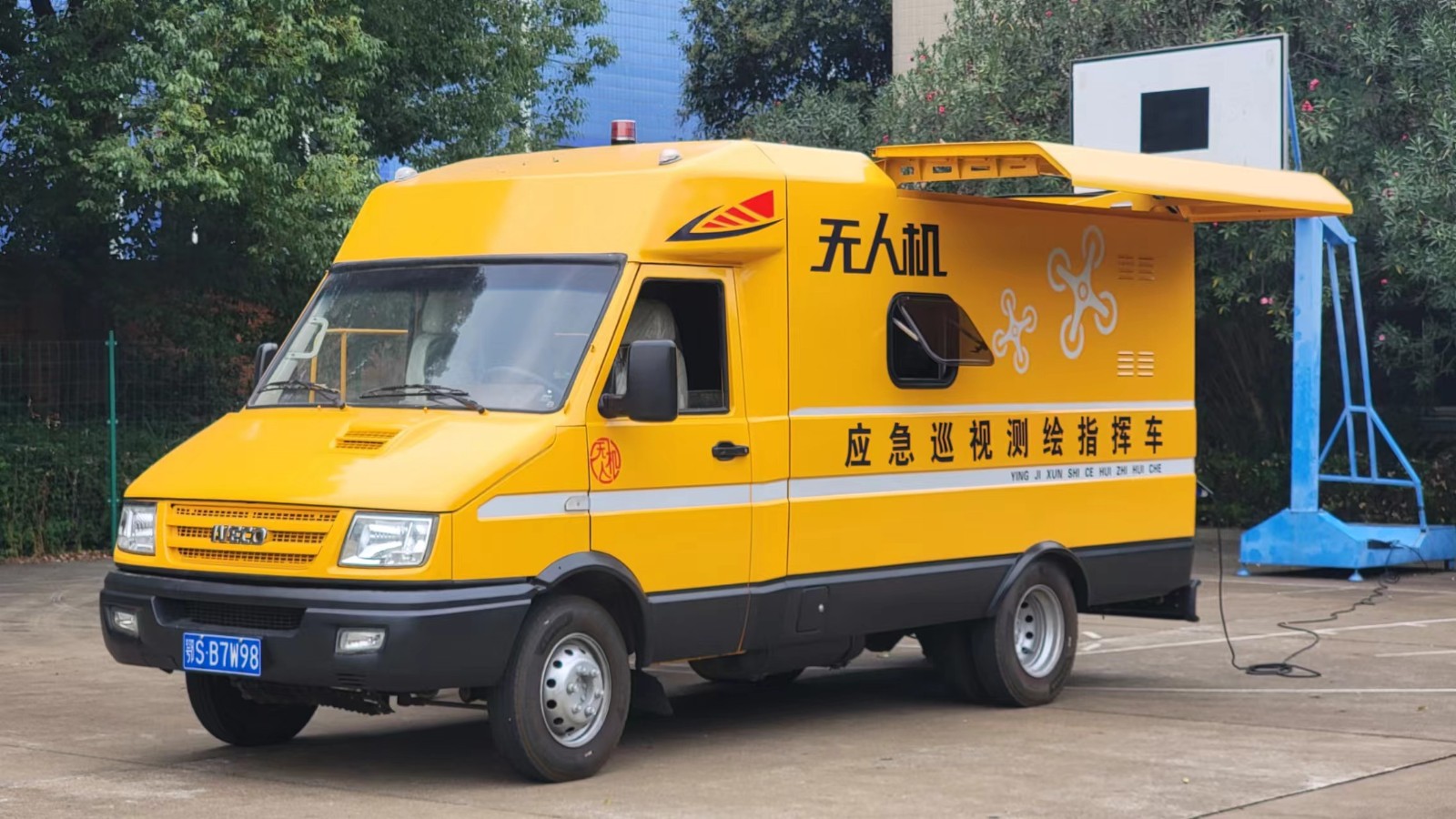

產品型號：QXC5042XZHB；外形尺寸：5995*2460*2945mm（長*寬*高）；箱體內部凈空尺寸： mm（長*寬*高）；總質量：4490kg；采用南京依維柯NJ1046AFC全新得意底盤，升降頂。

?

一、車輛整車布局，采用原房車造型，在保證基本設備容納的前提下，確保良好的操作

性、維修性和安全性；車內分為三個大區：從前往后依次為駕駛區、工作區、設備區。

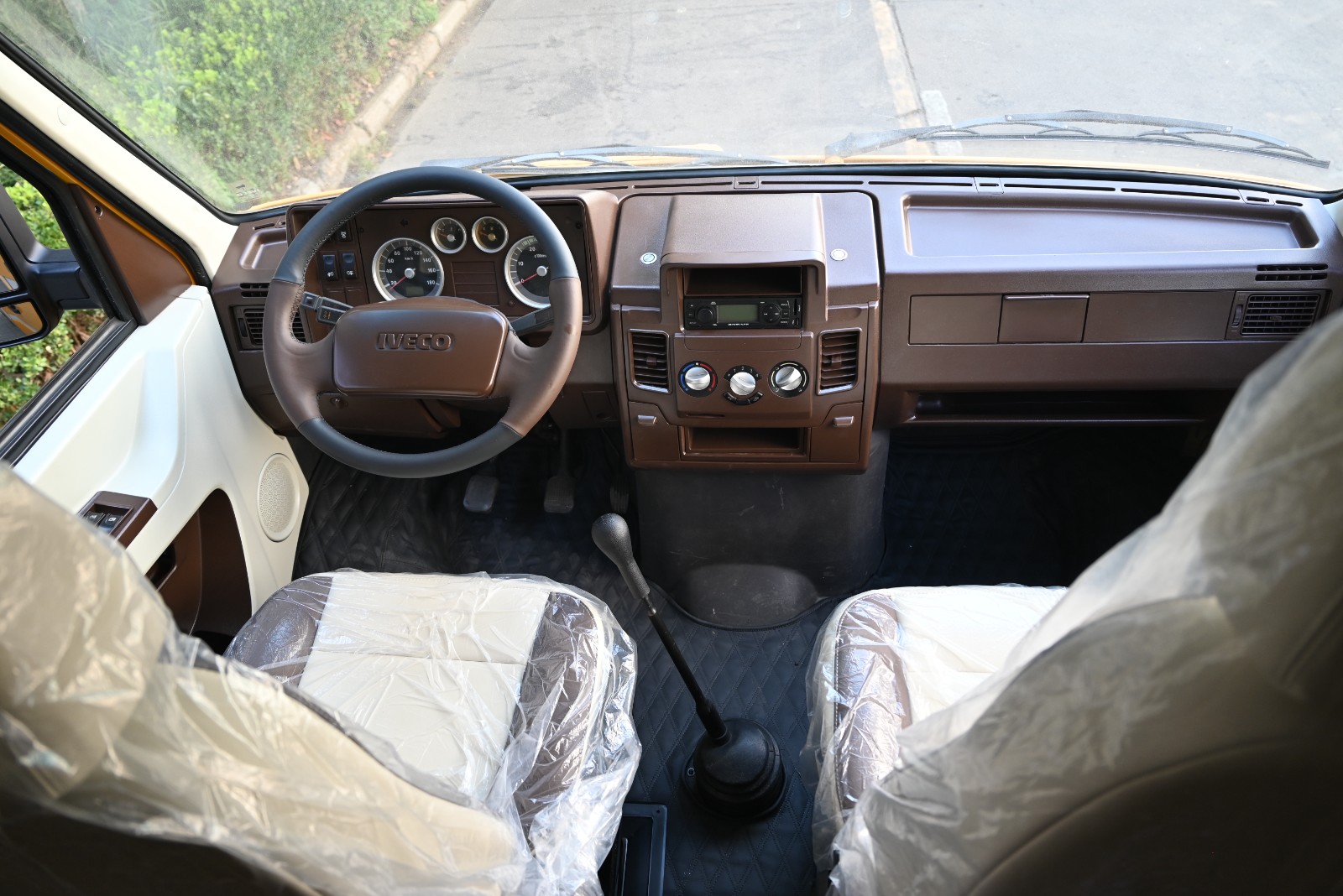

二、底盤駕駛室內飾保持原底盤狀態不變。

三、電源系統設計具備市電、發電機組、電池組逆變?nèi)N供電方式，?配備5KW 柴油發電機組，發電機組采用與底盤共用油箱，配電系統可以直觀顯示電源系統電壓、電流、電量等參數。

?

四、車身主體采用珍珠白的車身色調，主要設備和車身保持基本一直，車身印制按客戶定制的圖案徽標

?

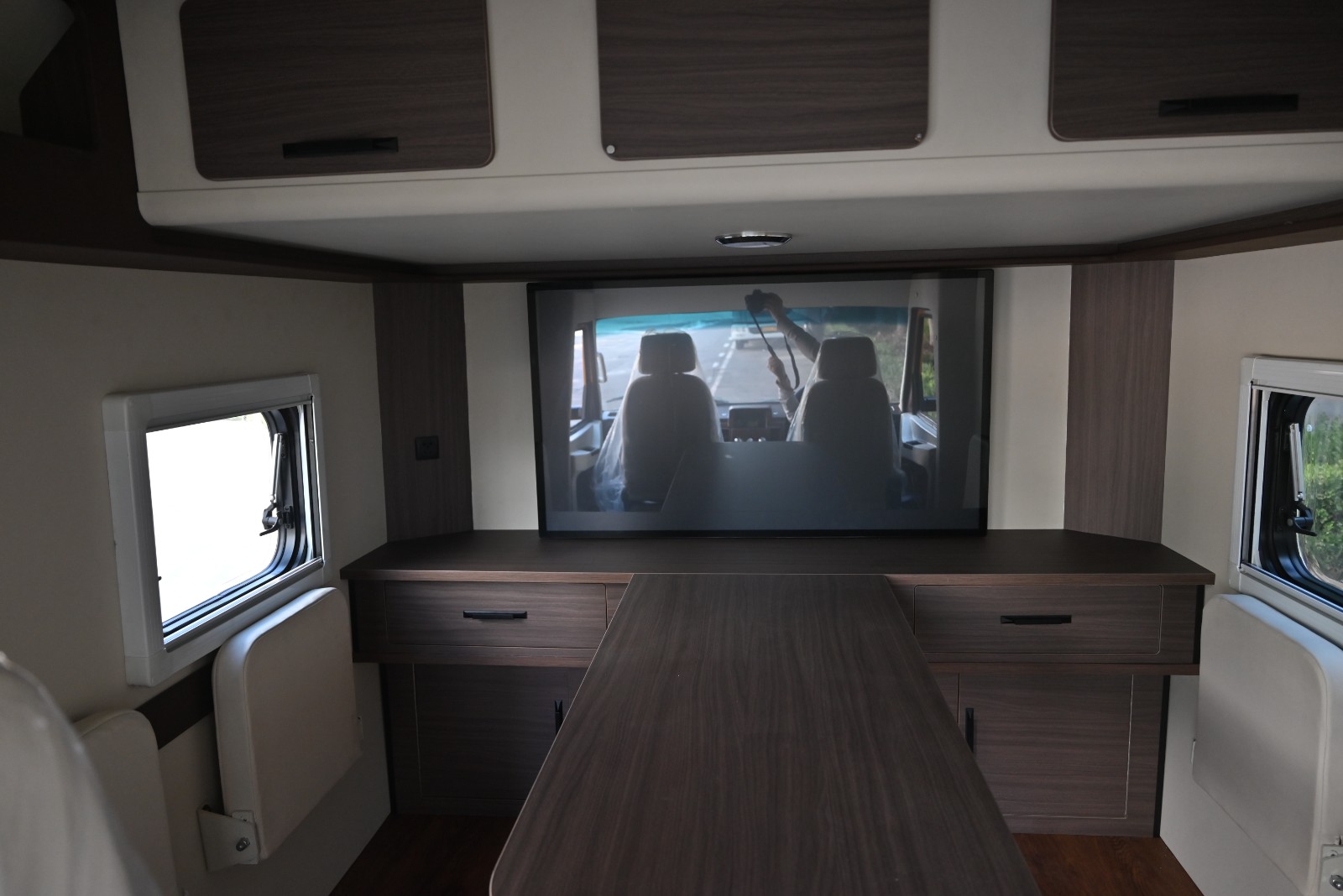

五、箱體內部右側布置兩人位操作臺、整車配電、設備機柜、內置式發電機、上方布置頂部設

備定置倉，設備及配電安裝在機柜內，控制面板方向朝向操作人員右側，側身即可操作配電和

設備。機柜內布置逆變器、鋰電池、監測測向等設備。

?

六、在主駕駛后側為設備區，下方布置無人機航空箱、上方與右側對稱布置頂部設備，左右兩

側上方設備區機柜內為鋼結構骨架外加房車內飾包裝機柜。

?

七、改裝內容清單

上裝箱體

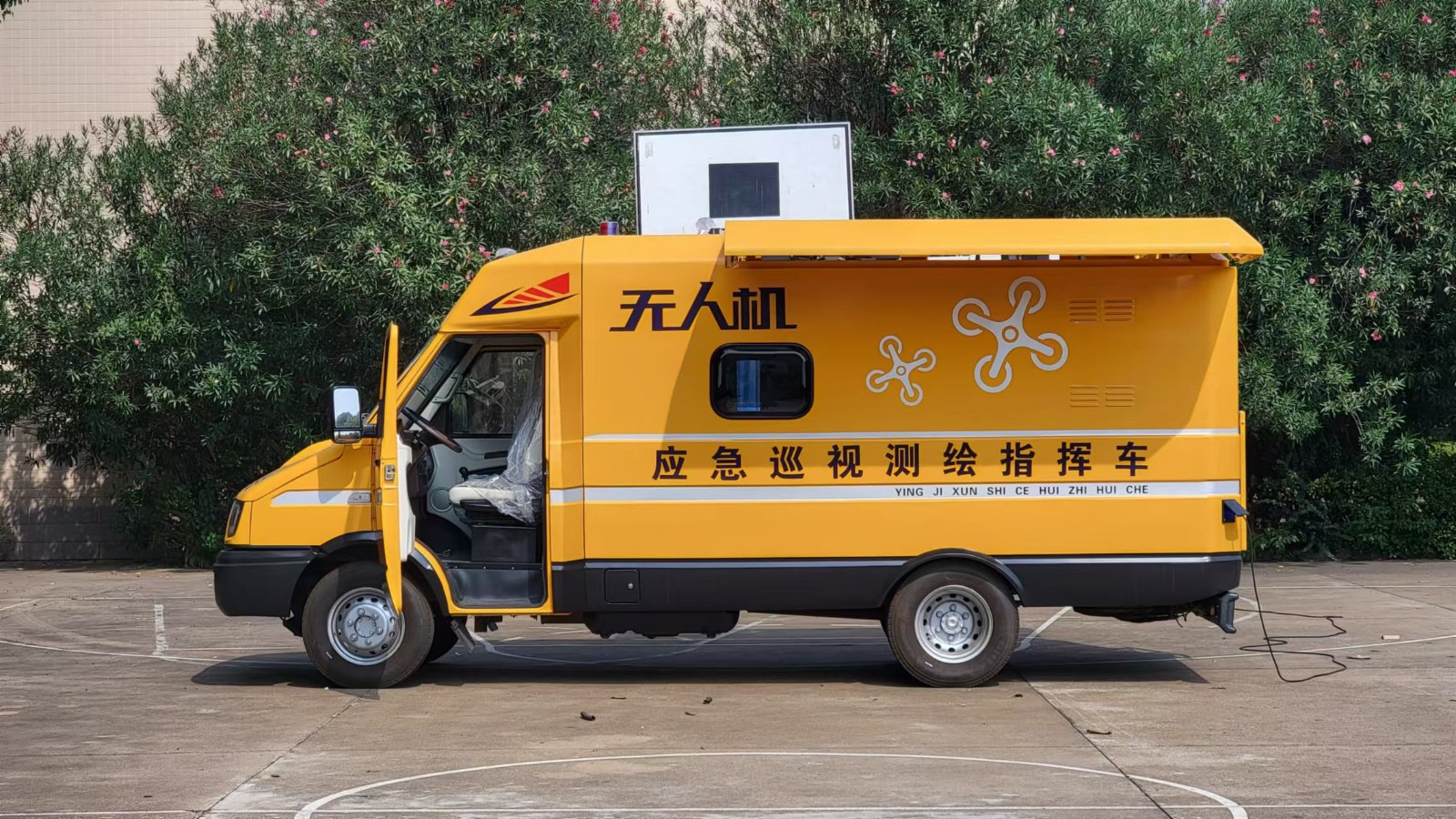

1、右側開門、開窗、開強弱電外接倉，上部電動遮陽棚；

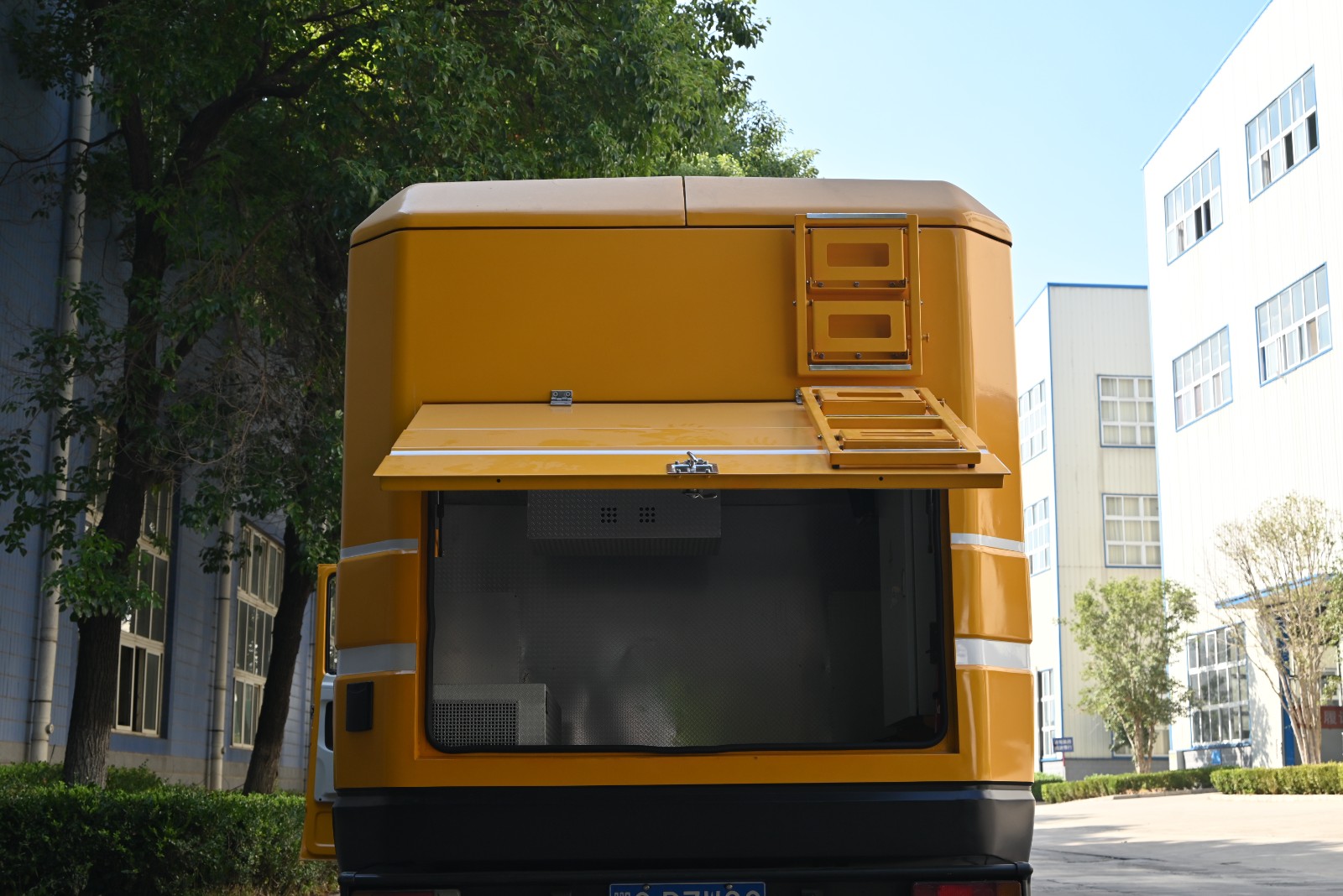

2、箱體地板以下左側兩處物品箱開門；右側后尾部物品箱開門，中間開加油口。

3、箱體內左右上部布置閉式物品吊倉。

4、箱內右側兩人位操作臺及座椅，整車配電倉、設備集成控制柜及發電機倉。

5、地板上10 處安裝固定環。

6、后隱藏式爬梯。

7、箱體整體碳鋼骨架，骨架做電泳漆或防銹漆。

?

車頂

頂部碳鋼護欄，頂部六處天線固定支座，四處照明燈。

?

整車內飾

簡裝裝飾，前頂額頭升降頂、側墻、頂內飾為石灰白內飾，地板為18mm竹夾板+2.0花紋鋁板

?

上裝整車配電系統

包含音視頻輸出接口、照明、外接電源、發電機、不間斷穩壓電源及外部設備的控制

副油箱60L 右側地板下（自制不銹鋼件）

外接電源電纜絞盤

電源線≥50m

?

車頂布局設計

車頂平臺安裝1 對測控鏈路全向天線、1 對GPS 地面基站天線、1 對自組網全向天線、四

盞泛光燈。

為保證車頂密封問題，在車輛改裝過程中對車頂出線均需通過特殊過線接頭，接頭與車體

固定牢靠并施以汽車專用密封膠，線與接頭通過橡膠密封圈密封；車體其余部分過線需要采用

過線橡膠圈并施以汽車專用密封膠，在密封的同時達到保護線束的目的。所有與車頂連接螺栓

均需要層層施以汽車專用密封膠。車輛入庫前均需反復進行淋雨，確保密封可靠。

?

車箱外布局

1、將電小二、配油壸、重油桶等高危物品進行外獨立布置；

2、在車架右側增加副油箱，為無人機燃料提供可靠的存儲空間。

3、將強、弱電外接口分開布置，從物理上進行分隔，防止干擾發生的可能性。

4、右側布置上下車門和觀察窗，觀察窗與箱內兩人位操作臺相對應，保障車內人員有開

闊的視野和采光。

?

車載供電系統設計

配電系統：整車配電采用市電、發電機、電池和逆變器供電相結合的供電方式；采用定制

鋰電電池輔助儲能（客戶提供）。

（1）市電接入

無人機運輸車的電力供應優先采用市電交流供電220V/50Hz。市電通過絞線盤，經穩壓、凈化，直接給設備供電或給供電電池充電，以滿足工作需要。在車廂后部外接電源/電纜面板區域固定有1 套手動電纜盤，電纜絞盤具有雙重鎖定，外接電纜長30 米。

（2）蓄電池包配置

本項目由客戶提供。

?

防雷接地設計

接閃器根據無人機運輸車的外形尺寸和車輛上的天線位置及高度布置，接閃器與天線距離

須大于3m；接閃器支架與車體應絕緣（接閃器由客戶自備），引下線應采用不小于50mm2多股銅芯絕緣電纜；快裝接地極不宜少于兩根，有效長度應大于0.5m。

5）當無人機運輸靠近高大建筑物且利用建筑物防雷設施作為直擊雷防護時，可利用建筑

物的地網作為防雷接地，將引下線直接與建筑物的防雷地網連接。

?

消防設施

無人機運輸車配置2 個手提式七氟丙烷氣體滅火裝置 。
